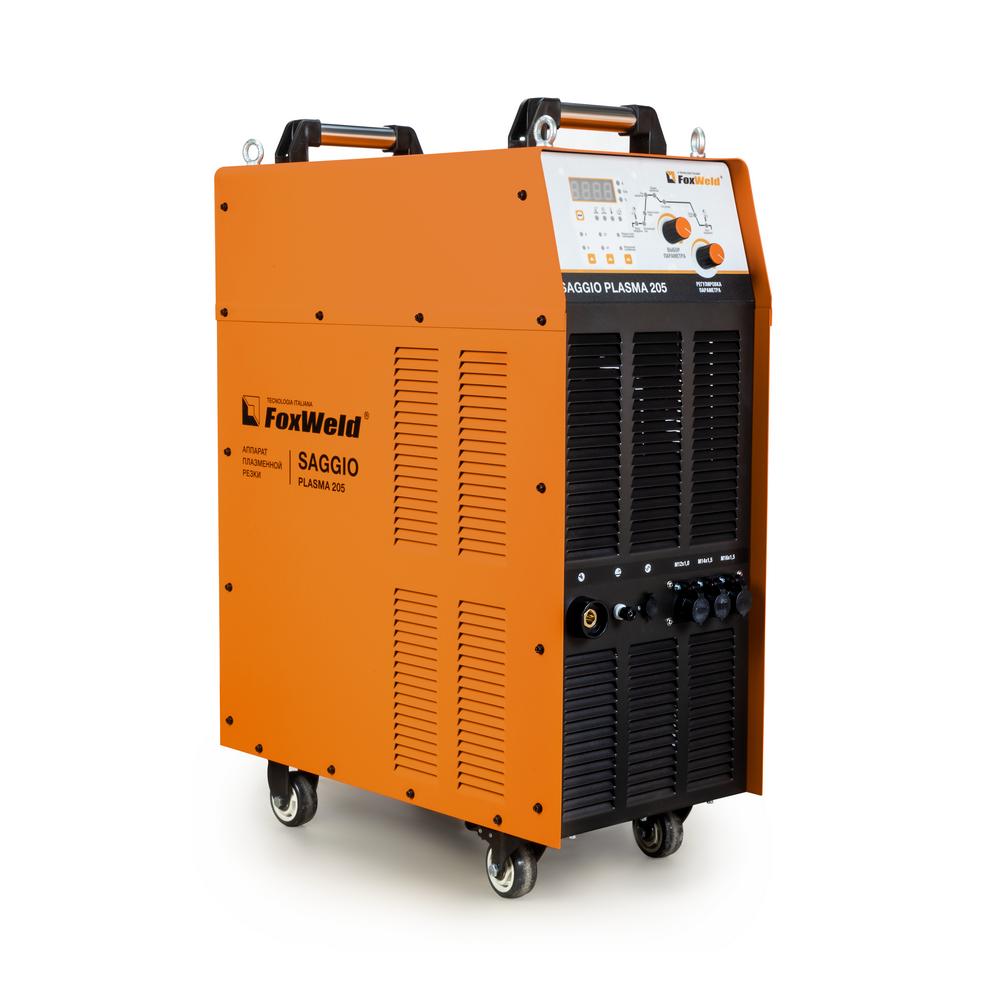

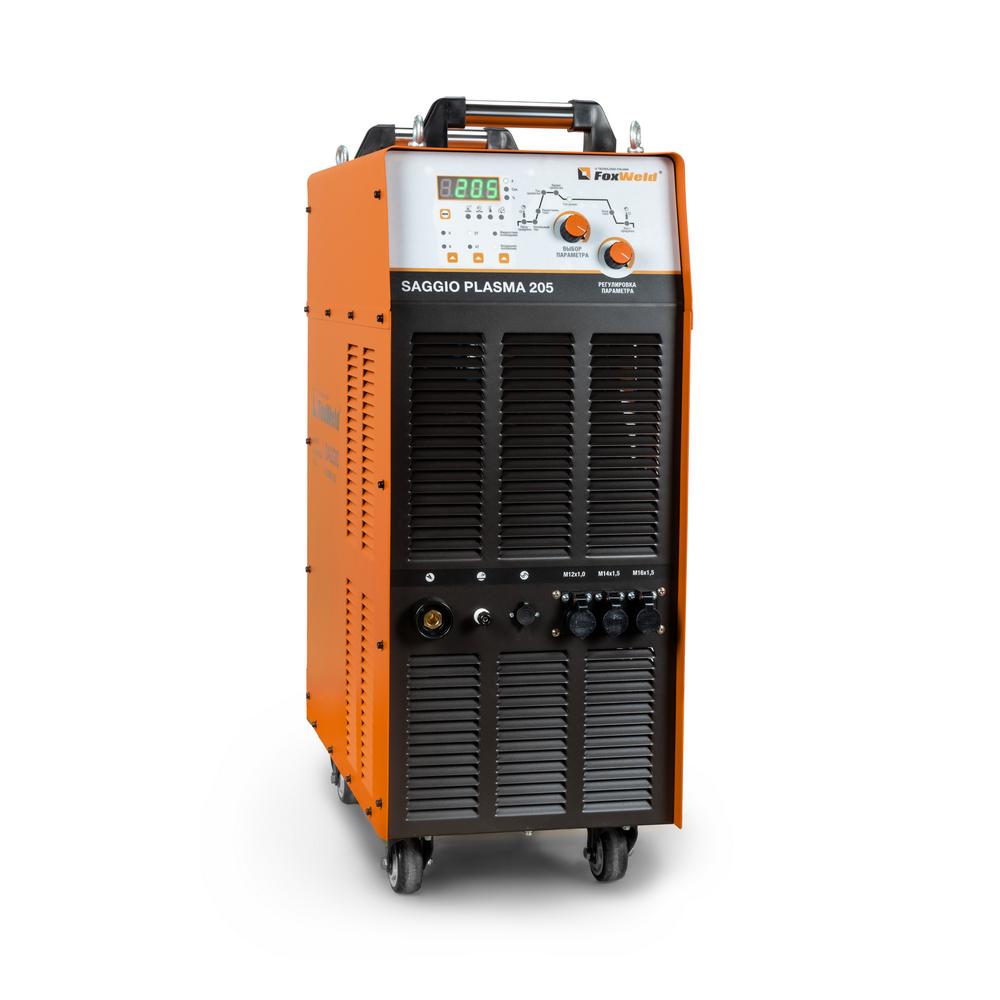

Описание аппарата FoxWeld SAGGIO PLASMA 205
Аппарат плазменной резки SAGGIO PLASMA 205 позволяет разрезать сталь толщиной до 70 мм. SAGGIO PLASMA 205 подходит для резки алюминиевых сплавов, меди, цветных металлов, нержавеющей и углеродистой стали. Дежурная дуга плазмотрона обеспечивает стабильность и удобство, особенно при резке загрязнённых и окрашенных поверхностей. Информативная панель управления аппарата с цифровым дисплеем и наглядной циклограммой рабочего процесса позволяют без труда настроить все этапы процесса резки. Режимы работы плазмотрона 2Т / 4Т подходят для короткого и длинного реза. Есть возможность подключения блока жидкостного охлаждения. Аппарат оборудован колёсами для удобного перемещения. Для работы с аппаратом необходим внешний блок жидкостного охлаждения КС-20 (в комплект поставки не входит, приобретается отдельно 6554 Блок охлаждения FoxWeld КС-20).
Циклограмма контроля параметров
Информативная циклограмма на передней панели обеспечивает удобную и точную настройку режимов, а также позволяет осуществить полный контроль над рабочими процессами.
Толщина реза до 70 мм
Благодаря высоким динамическим характеристикам дуги, стабильному току резки и наличию дежурной дуги аппарат способен разрезать металл толщиной до 70 мм.
Сохранение программ
Наличие ячеек памяти позволяет сохранять настройки установленных параметров резки, часто повторяемых задач и воспроизводить их при необходимости, что значительно сокращает время наладки оборудования.
Дежурная дуга
Дежурная дуга плазмотрона (PILOT ARC) – это первичная дуга между электродом и соплом, которая направляется за счёт сжатого воздуха к поверхности. В момент контакта с разрезаемым материалом дежурная дуга гаснет и загорается режущая дуга, что обеспечивает «доступ» режущей дуги к основному материалу. Благодаря этому плазменная струя не гаснет даже на металлической сетке. Аппарат с дежурной дугой отлично подойдёт для резки загрязнённых, окрашенных и перфорированных поверхностей.
Подключение к ЧПУ
Возможность подключения к электронному блоку управления позволяет автоматизировать рабочий процесс и контролировать плазменную дугу с помощью автоматического режущего оборудования (ЧПУ) для сложной формы реза и деталей с разной толщиной.
Преимущества:
- Цифровое управление параметрами
- Циклограмма рабочего процесса
- Цифровой дисплей
- Дежурная дуга плазмотрона
- Режим работы плазмотрона 2Т / 4Т
- Сохранение параметров резки
- Возможность подключения к станкам ЧПУ
- Возможность подключения блока жидкостного охлаждения
- Большие силовые клеммы
- Колёса для перемещения
Режим 2Т / 4Т
Двухтактный режим подходит для короткого реза: при удерживании кнопки на плазмотроне начинается процесс резки, при отпускании – заканчивается. Четырёхтактный режим предназначен для длинного реза: при кратковременном нажатии и отпускании кнопки начинается процесс резки, при повторном кратковременном нажатии и отпускании – заканчивается.

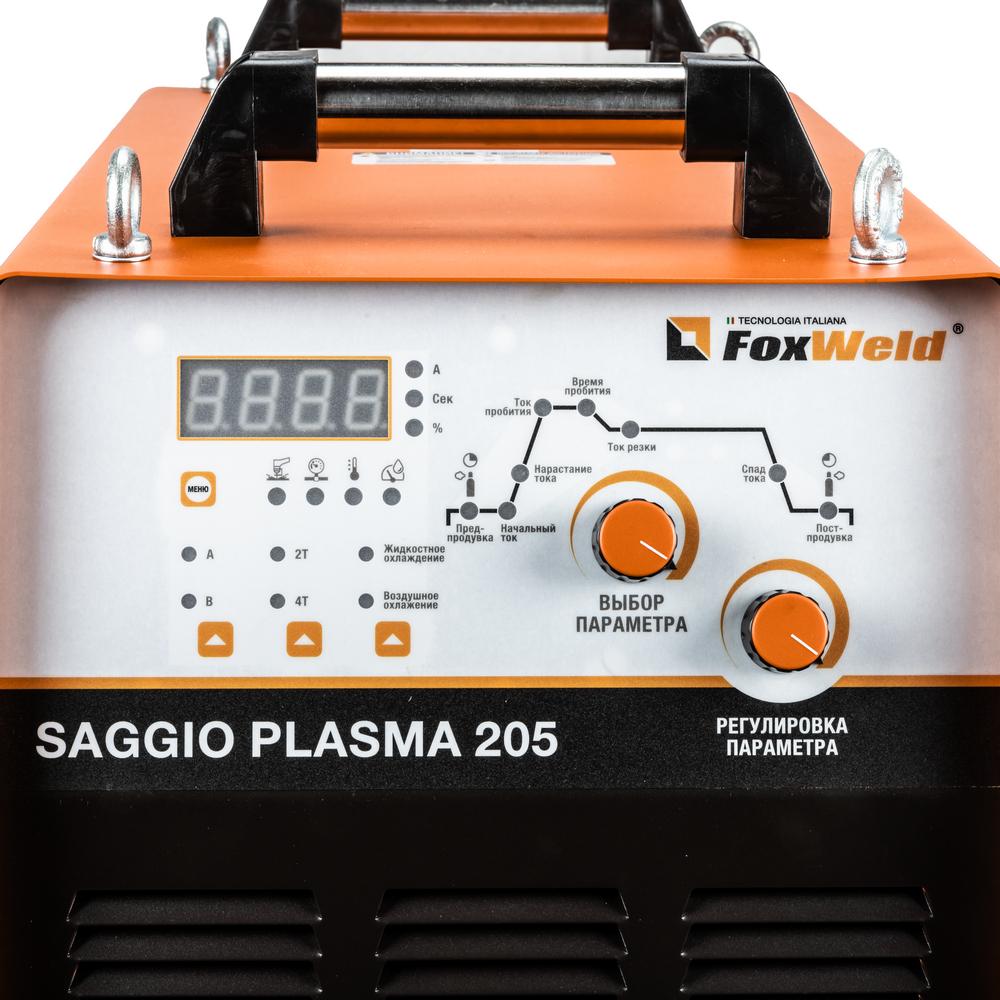

Циклограмма параметров резки
На информативной передней панели управления аппарата расположена циклограмма выбора параметров резки:
- Пред-продувка: установка времени подачи сжатого воздуха до зажигания плазменной дуги. Значение параметра задается в секундах (Сек).
- Начальный ток: установка тока плазменной дуги в начале процесса резки. Значение параметра задается в Амперах (А).
- Нарастание тока: установка времени перехода от начального тока до тока пробития. Позволяет уменьшить ударное воздействие плазменной дуги и снизить износ расходных деталей плазмотрона. Значение параметра задается в секундах (Сек).
- Ток пробития: установка тока перфорации. Значение параметра задается в процентах (%).
- Время пробития: установка времени тока пробития. Значение параметра задается в секундах (Сек).
- Ток резки: установка основного тока плазменной дуги. Значение параметра задается в процентах (А).
- Спад тока: установка времени затухания плазменной дуги. Значение параметра задается в секундах (Сек).
- Пост-продувка: установка времени подачи сжатого воздуха после затухания плазменной дуги. Значение параметра задается в секундах (Сек).
Комплектация:
- Аппарат плазменной резки SAGGIO PLASMA 205 – 1 шт.;
- Кабель заземления с зажимом, 25 мм², 3 м – 1 шт.;
- Узел подготовки воздуха со скобой для крепления – 1 шт.;
- Штуцер для подсоединения узла подготовки воздуха – 1 шт.;
- Газовый шланг 3 м – 1 шт.;
- Ключ – 1 шт.;
- Колёса для удобства перемещения – 4 шт.;
- 2-pin переходник – 1 шт.;
- 4-pin переходник – 1 шт.;
- Адаптер на гайку плазмотрона – 1 шт.;
- Инструкция + Гарантийный талон – 1 компл.
Комплект запасных частей:
- Насадка роликовая – 1 шт.;
- Хомут – 4 шт.
